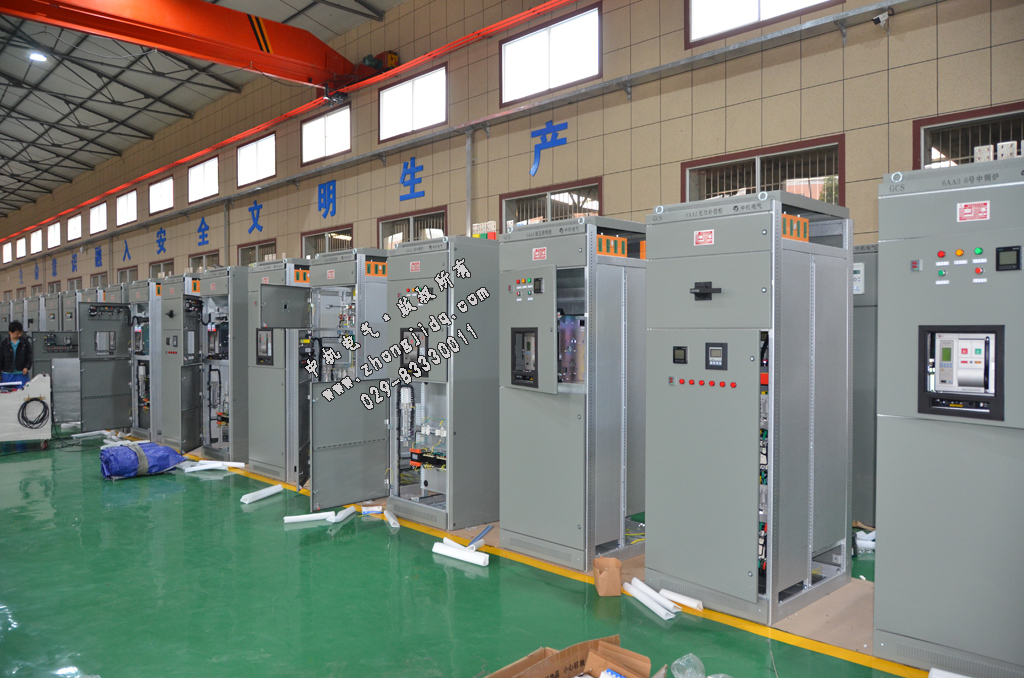

GCS低壓抽出式開關柜-6

簡要描述：GCS型低壓抽出式開關柜是一種配電裝置，適用于 發電廠 、石油、化工、冶金、紡織、高層建筑等低壓配電系統。 中文名 GCS型低壓抽出式開關柜 額定絕緣電壓 交流660(1000)V 額定頻率...

  • 更新時間：2021-04-21 08:53
  • 訪  問  量：
詳細介紹
GCS型低壓抽出式開關柜是一種配電裝置，適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統



中文名
GCS型低壓抽出式開關柜
額定絕緣電壓
  交流660(1000)V
 額定頻率
50(60)Hz
額定工作電壓
 主電路 交流380(660)V

詳細說明

編輯
一、產品概述
在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(600)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
二、基本參數
輔助電路 交流380、220、24V
直流220、110V
5. 垂直母線額定電流 1000A
6. 額定峰值耐受電流 105(176)KA
三、柜體尺寸
裝置通用柜體的尺寸：
高
2200
寬
600
800
1000
深
600
800
1000
600
800
1000
600
800
1000
四、功能單位
一個單位抽屜的尺寸為：
160(高)x 560(寬)x 410(深)mm；
抽屜可分1/2單元、1單元、1又1/2單元、3單元五個系列；

裝置特點

編輯
提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升到接插件、電纜頭、間隔板帶來的附加溫升。 功能單元之間、隔離之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
母線平置式排列裝置的東、熱穩定性好，能承受80/176KA短路電流的沖擊。 MCC柜單柜的回路數量多至22回路，充分考慮了大單機容量發電廠、石化系統等行業自動化電動門(機)群的需要。 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出，零序電流互感器置電纜隔室內，使安裝維修方便。 同一電源配電系統可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可以部分降低對元器件短路強度的要求。
抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
